L'Artésien
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Page
1
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Page
suivante
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Un
nouveau modèle vient d'être commencé. Il s'agit du 64 canons l'Artésien
(1764-1785), sur la base de la superbe monographie réalisée par
Jacques Fichant.
Les
plans sont au 1/48, mais le modèle sera réalisé au 1/36, en présentation
type "Arsenal" , soit un coefficient multiplicateur de
1,333333. Coque ouverte à babord, permettant
de voir tous les élèments de charpente, ainsi que l'aménagement des différents
ponts. La finition permettra de voir le bois "brut", en
l'occurence du poirier, protégé uniquement par un vernis-cire.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
SOMMAIRE
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Page
1
|
Page
faite le 04-2010
|
Couples,
quille
|
Page
2
|
Page
faite le 07-2010
|
Couples
|
Page
3
|
Page
faite le 07-2010
|
Allonges
d'écubier
|
Page
4
|
Page
faite le07-2010
|
Estain
|
Page
5
|
Page
faite le-07-2010
|
Couples
|
Page
6
|
Page
faite le 07-2010
|
Clés
; finition intérieure
|
Page
7
|
Page
faite le-08-2010
|
Tableau
arrière
|
Page
8
|
Page
faite le 08-2010
|
Baux
; serres d'empâture
|
Page
9
|
Page
faite le 02-2011
|
Charpente
babord
|
Page
10
|
Page
faite le 02-2011
|
Porques
; vaigrage
|
Page
11
|
Page
faite le 04-2011
|
Cloisons
faux pont
|
Page
12
|
Page
faite le-04-2011
|
planchers
faux-pont ; cale
|
Page
13
|
Page
faite le-04-2011
|
Baux
|
Page
14
|
Page
faite le 04-2011
|
Charpente 1er pont
; fig de proue
|
Page
15
|
Page
faite le 04-2011
|
Figure de proue
|
Page
16
|
Page
faite le 04-2011
|
Guibre
et figure de proue
|
Page
17
|
Page
faite le 05-2011
|
Bordage
du premier pont
|
Page
18
|
Page
faite le 06-2011
|
Le percement
des sabords
|
Page
19
|
Page
faite le 01-2012
|
Les canons de 24
|
Page
20
|
Page
faite le 09-2012
|
Equipement
du premier pont
|
Page
21
|
Page
faite le 09-2012
|
Equipement
suite
|
Page
22
|
Page
faite le 09-2012
|
Les
affuts de la 1ère batterie
|
Page
23
|
Page
faite le 07-2013
|
Pont
de la deuxième batterie
|
Page
24
|
Page
faite le 07-2013
|
Charpente des
gaillards
|
Page
25
|
Page
faite le 07-2013
|
La
roue du gouvernail
|
Page
26
|
Page
faite le 07-2013
|
Les
cloisons du 2ème pont
|
Page
27
|
Page
faite le 07-2014
|
Aménagements du 2ème pont
|
Page
28
|
Page
faite le 07-2014
|
Moulures -
cloisons du gaillard arrière
|
|
|
Page
29
|
Page
faite le 07-2014
|
Fin des aménagements du gaillard arrière
|
Page
30
|
Page
faite le 07-2014
|
Bordage de la coque
|
Page
31
|
Page
faite le 07-2014
|
Aménagement de la poupe (1)
|
Page
32
|
Page
faite le 07-2014
|
Aménagement de la poupe (2)
|
Page
33
|
Page
faite le 08-2015
|
Aménagement de la proue
et divers
|
Page
34
|
Page
faite le 10-2015
|
Gardes
corps et ferrures mantelets et divers
|
Page
35
|
Page
faite le 11-2015
|
Eléments
de décoration de la poupe
|
Page
36
|
Page
faite le 03-2016
|
Les
chaloupes
|
Page
37
|
Page
faite le 05-2016
|
Filet et fanal de poupe
|
Page
38
|
Page
faite le 07-2016
|
Cadènes
tribord et grande hune
|
Page
39
|
Page
faite le 08-2017
|
Mats,
vergues et cloches
|
Page
40
|
Page
faite le 08-2017
|
Les
ancres
|
Page
41
|
Page
faite le 08-2017
|
Les
grosses poulies
|
Page
42
|
Page
faite le 07-2018
|
Etais
; poulies tête de moine
|
Page
43
|
Page
faite le 07-2018
|
La
garniture des vergues, civadière et grande vergue
|
Page
44
|
Page
faite le 07-2015
|
Les
vergue de misaine et d'artimon, le mat de beaupré
|
Page
45
|
Page
faite le 07-2018
|
Equipements
divers pour la mature
|
Page
46
|
Page
faite le 07-2018
|
Equipement
du mat d'artimon
|
Page
47
|
Page
faite le-21-2018
|
Aménagement
général
|
Page
48
|
Page
faite le 12-2018
|
Aménagement
général -suite
p1
|
Page
49
|
Page
faite le 01-2019
|
Aménagement
général -suite
p2
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

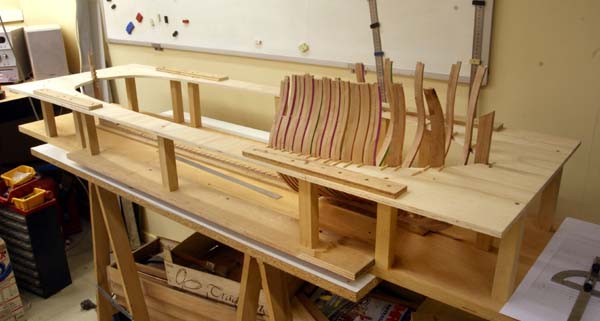

L'ossature se construit
sur un "chantier", sorte de moule composé d'un plateau
très rigide recevant la quille, et un plateau supérieur découpé selon
le profil d'une "ligne d'eau" correspondant à la plus
grande largeur.
Le
plateau supérieur, soutenu par des entretoises à une hauteur bien
précise, est composé de 3 éléments ; le tout est entièrement
démontable pour permettre un accès plus aisé aux extrémités.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

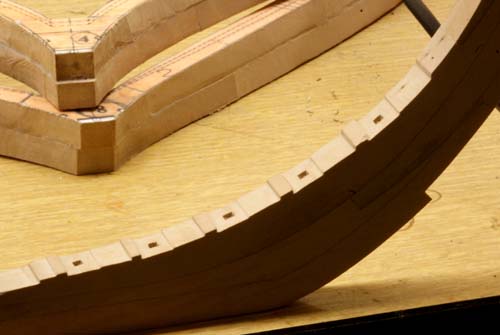

Détail de la partie
avant de la quille. Celle-ci est constituée des différents éléments
assemblés par des écarts. La partie arrière est réalisée de la même
manière.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

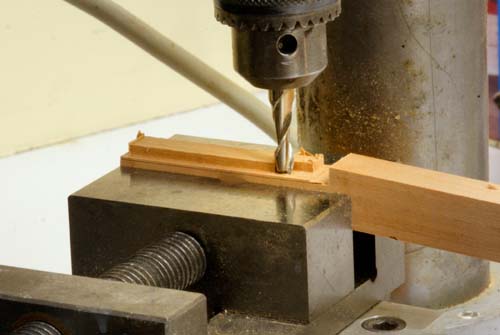

La partie centrale
de la quille est constituée de plusieurs tronçons, reliés entre
eux par des "traits de Jupiter". Ces plans de liaison
sont réalisés en fraisage pour une géométrie parfaite.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

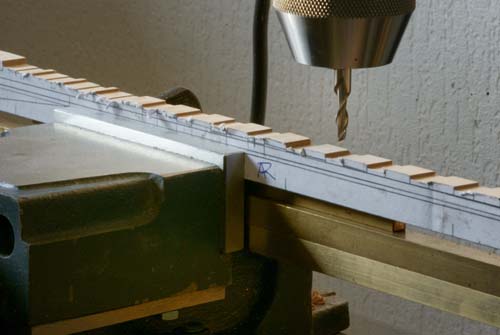

La
quille est renforcée par la contre-quille qui recevra tous les couples.
Ceux-ci vont s'encastrer dans les triples encoches, dont la partie
centrale est fraisée.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

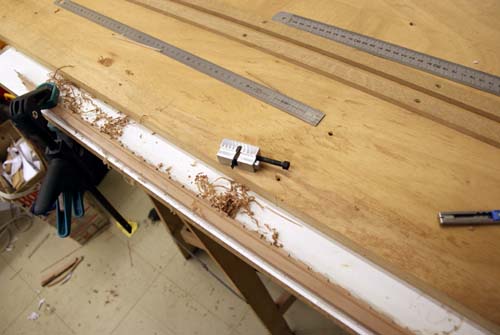

La
"râblure" (empreinte en creux dans laquelle viendront
s'encastrer les planches du bordage ), est ici creusée à l'aide d'un
tarabiscot. La face supérieure de la râblure sera faite à la demande
en fonction de l'évolution du profil de la coque.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

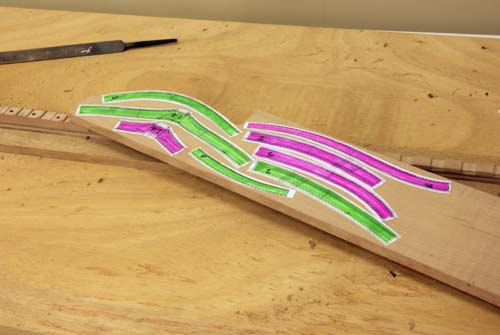

Chaque élément de chaque couple va être reporté sur une planche
de poirier (ici épaisse de 8,8 mm ). En vert, les éléments de
la partie "varangue", en rose, les éléments de la partie
"demie-varangue".
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

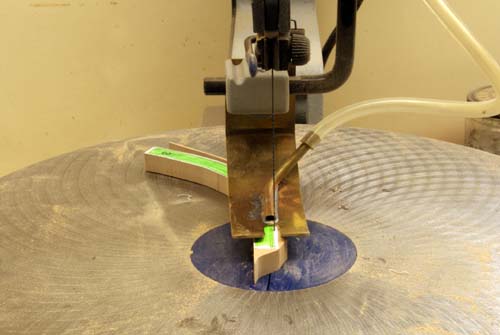

Ces
mêmes éléments vont être découpés sur une scie à chantourner, la
lame venant au raz de l'extérieur du trait. Seules les extrémités
vont être découpées avec de la marge, car reprises en ponçage sur
un plateau lapidaire, afin d'obtenir une bonne géométrie.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
