Chevilles et goupilles en coin
Fabrication
de chevilles coincées pour modèles d'arsenal du XVIII°
Caractéristiques
des chevilles :
Virole
: diam 1,5mm
Cheville
: diam 0,8mm
Goupille
: épaisseur : 0,3mm
Dans
cette version, pour éviter l'opération d'emmanchement de la cheville,
celle-ci va être obtenue par décolletage du rond figurant la virole.
Pour
éviter les effets de torsion du rond de 1,5, cette opération est
faite en une passe à l'aide d'un outil à dresser carbure, légèrement
incliné vers la gauche pour annuler les efforts transversaux
au maximum.

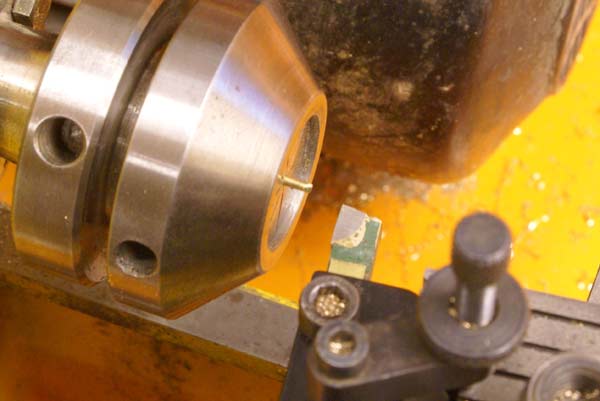

Ici, le rond de 1,5mm dépasse de 4 à 5mm de la pince.
La
pastille carbure a été "rafraîchie" à la lime diamant
douce, l'arète entre la face de coupe et la face frontale est sans
arrondi.
L'outil, par l'intermédiaire du porte-outil réglable,
est positionné exactement dans le plan vertical, à la hauteur de
l'axe horizontal.

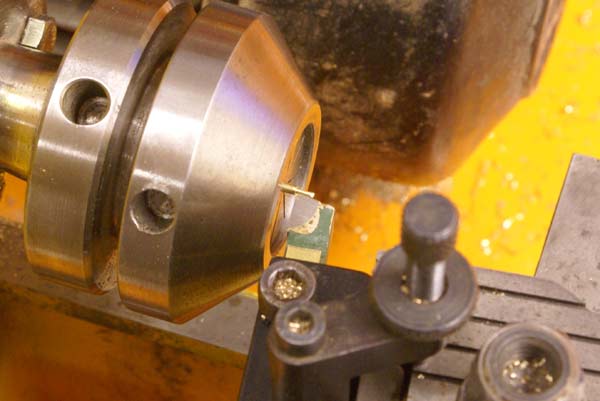

Le décolletage se fait sur une longueur de 2 à 3mm

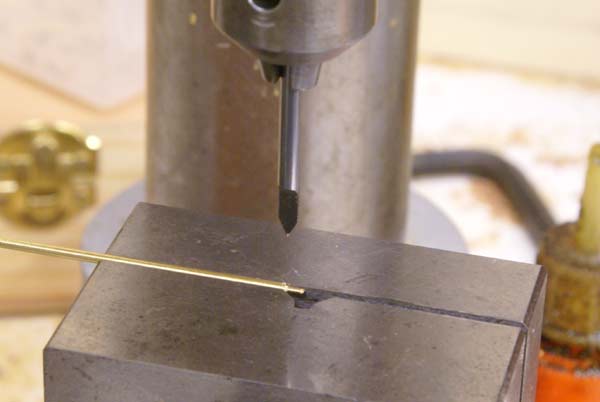

Le rond, serré dans l'étau d'une petite fraiseuse (Emco 5), est pointé à la fraise à graver à une distance de 0,25mm de l'épaulement.....

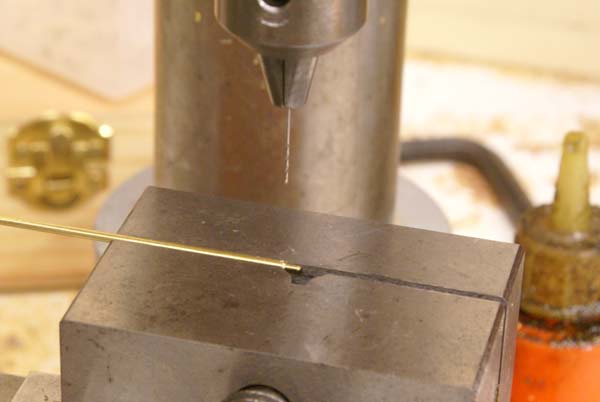

...puis
percé au diamètre de 0,5mm.
Toutes les opérations de perçage
se font avec l'utilisation d'un huile de coupe de qualité, afin
de limiter l'usure des outils, et surtout d'éviter la casse de ceux-ci.

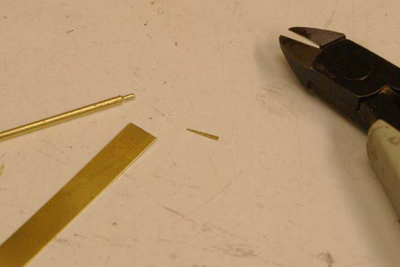

Une
bande de laiton épaisseur 0,3mm est coupée sur une largeur de 6mm
environ, et un coin de 0,3mm à une extrémité, de 1mm à l'autre extrémité,
est fait à la pince coupante.
Il faut auparavant faire
quelques essais
pour avoir les bonnes dimensions en mémoire dans l'oeil.

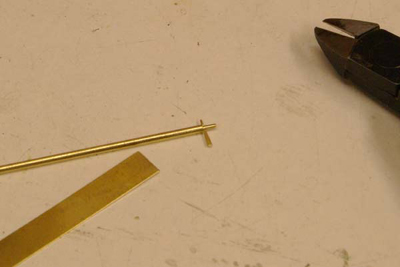

Le coin est placé dans son logement, puis tiré à la pince plate pour assurer le blocage.

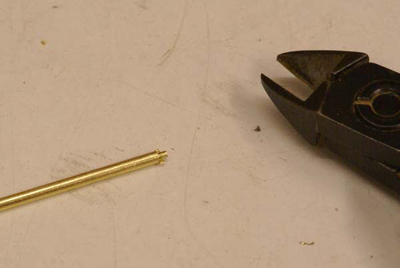

Les deux extrémités du coin, ainsi que la cheville, sont mises à longueur à la pince coupante.

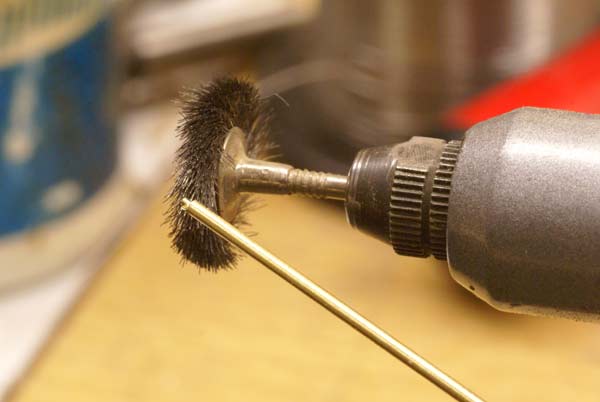

Avant d'être détachée, la cheville va être ébarbée et polie à la brosse circulaire métallique

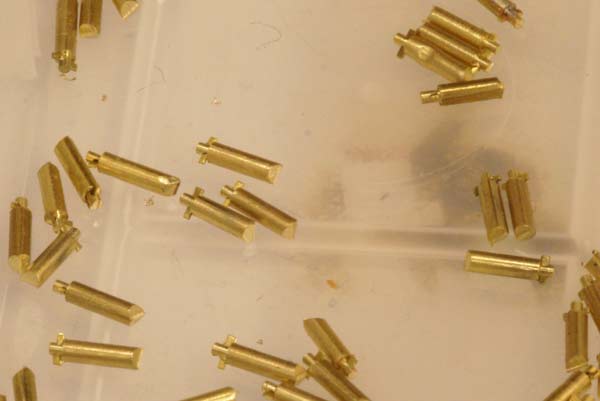

A raison de 4 chevilles par canons (puisque que ce sont les chevilles destinées à fixer les palans de charge et les anneaux de brague), ces éléments, dont la longueur du corps est de l'ordre de 6mm, l'ensemble sera nettoyé aux ultra-sons avant d'être passé à la tourmaline.
Il
convient de faire dans la foulée la bouterolle (un rond percé à
0,9mm et fendu pour laisser passer la clavette) qui va permettre
de chasser ces ensembles dans leur logement, en prenant appui sur
la "rondelle", car la cheville est fragilisée au niveau
du perçage, n'ayant que 0,15mm de matière de chaque côté du trou.
Comme
dit plus haut et ailleurs, la solution de la rondelle indépendante
est bonne aussi ; elle a l'avantage d'avoir une orientation de cette
rondelle contre le bordage, ce qui est plus réaliste. (Mais prévoir
des rondelles d'avance, car elles sautent facilement)
