Fabrication de cordages |
|||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||
Cette machine à corder a été fabriquée, mise au point, commercialisée lors de mon activité professionnelle. Elle permet de créer des cordages sans limite de longueur, si ce n'est la longueur des bobines de cordonnet DMC, matière de base de tous les câbles formés, commis à gauche ou à droite, selon les besoins. |
|||||||||||||||||||||||||||||||||||||
La machine
comprend en partie supérieure 3 bobines sur lesquelles auront été
enroulé les bobines de cordonnet. Cette opération se fait très rapidement
sur une machine à coudre, en se servant de l'axe de fabrication

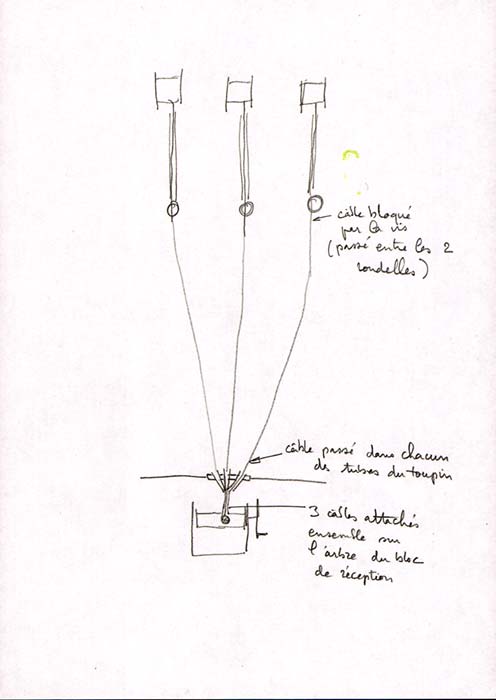

des canettes. Chaque fil passe à l'intérieur d'un arbre creux, puis à travers les tubes d'un "toupin" (accessoire permettant de présenter ensemble les 3 fils à commettre). Pour éviter toute rotation de cet accessoire, le toupin est équipé de 3 bras (pour que cette pièce soit équilibrée), dont un va prendre appui sur un guide vertical, sur toute la hauteur du déplacement (une simple ficelle tendue). Les 3 fils sont attachés sur un bloc récepteur, qui va servir de magasin pour le câble réalisé. |
|||||||||||||||||||||||||||||||||||||
Au
départ, le bloc de réception est en partie basse ; le toupin repose
au dessus. La mise en rotation des 3 bobines entraîne un vrillage des
3 fils sur leurs longueurs libres. Par effet d'équilibre, le bloc
récepteur va se mettre en rotation, et repousser le toupin vers
le haut. Au fur et à mesure de la montée du toupin, le câble va
donc se former. Une nouvelle longueur va pouvoir être commise.
Ce
commettage peut se faire dans les 2 sens, selon la destination du
câble : |
|||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||
Le bloc supérieur, équipé de son fin de course en partie basse. |
|||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||
Le toupin, ici à l'envers, équipé de ses 3 bras, dont l'un va servir au guidage. |
|||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||

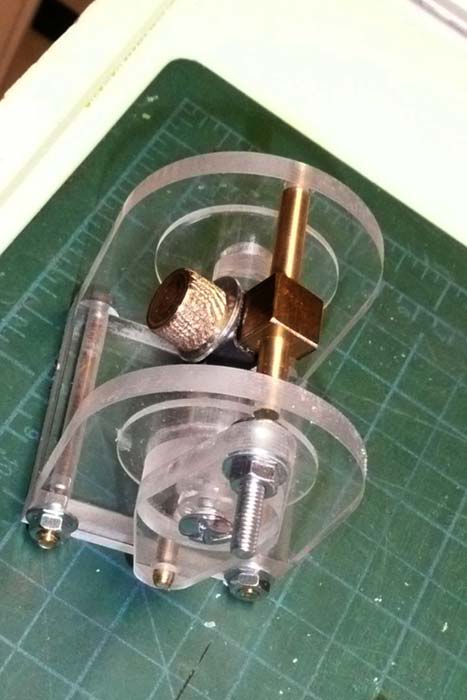

Le bloc récepteur, avec sa vis de blocage , et en partie basse l'index mobile évitant le dévidage accidentel. |
|||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||

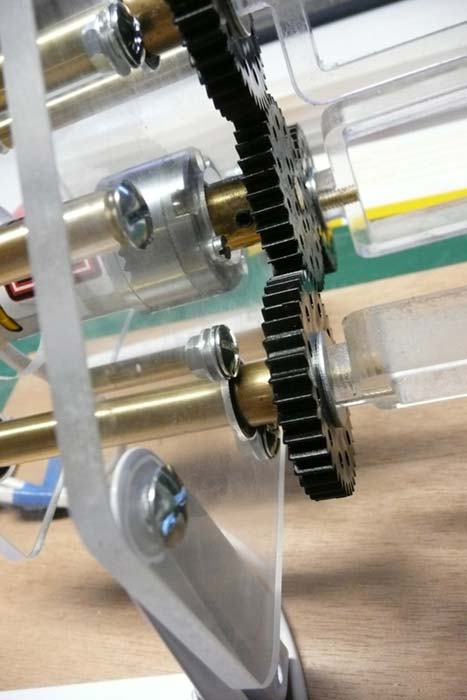

Détail du jeu de pignons permettant l'entrainement des 3 axes à partir du moto-réducteur que l'on aperçoit en partie centrale. |
|||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||

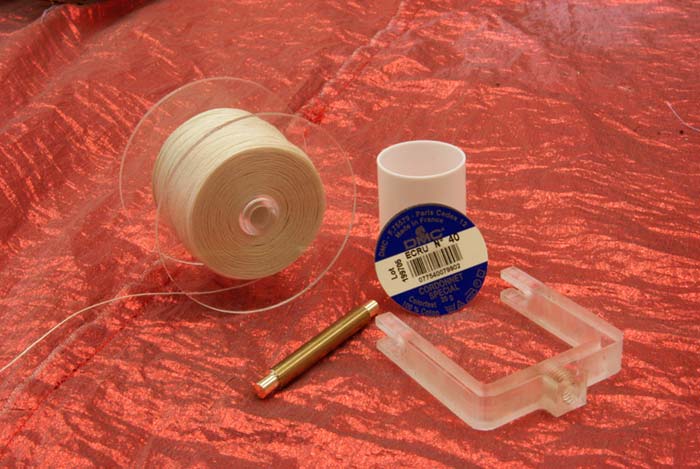

Une bobine de cordonnet spécial a été enroulée sur une bobine-magasin qui va venir se clipser sur la fourche support. |
|||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||

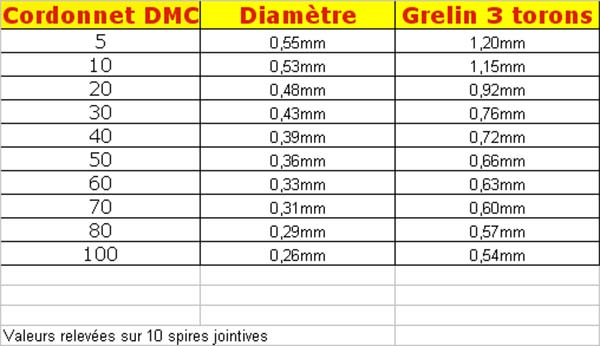

Le
tableau de correspondance entre les numéros de cordonnet, le diamètre
correspondant des fils, les diamètres obtenus avec 3 brins commis
ensembles. |
|||||||||||||||||||||||||||||||||||||
